水封閘閥
更新：2017-08-21 16:24:55??????點擊：
- 品牌：???瑞奇閥門
- 型號：???DS/Z64H
-
產品介紹
【產品用途】
水封閘閥適用于公稱壓力 100MPa，工作溫度 425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
【產品特點】
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動
【設計和制造標準】
設計與制造：GB12234
法蘭尺寸：GB9113 JB7490
壓力溫度：JB/T74 GB9131
結構長度：GB/T12221
對焊連接尺寸：－
檢驗與試驗：JB/T9092 GB13927
【主要性能規范】
|
公稱壓力（MPa）
|
||||||
|
殼體強度試驗
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
密封試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
適用范圍
|
||||||
|
產品類型
|
適用溫度（℃）
|
適用介質
|
||||
|
碳鋼型
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
||||
|
合金型
|
≤540
|
|||||
水封閘閥主要尺寸 DS/Z64H-16、25 DS/Z64Y-16I、25I
|
公稱通徑 DN/mm |
L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
| D | D1 | D | D1 | |||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用
水封閘閥主要尺寸 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
|
公稱通徑 DN/mm |
L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |

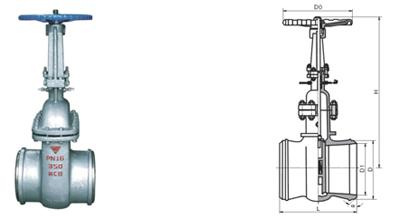

【結構圖片】
精心締造,優質品質!!! www.lvelan.cn 瑞奇閥門
